工作原理

振动光缆是通过激光器发光，光信号通过光缆经过光学耦合器是光信号产生两道干涉信号，信号可利用光缆作为振动传感载体，实现防护预警探测，当非法入侵信号强度高出预定指标，产生报警信号。振动光缆安装简便，可安装在原有的防护栅网、围墙、房顶等处，可实现明装挂网防翻越，安装地埋防凿墙等，布线方便灵活，特别适宜在地形复杂的周界环境布防。

技术参数

1.工作电压：AC220V/50Hz DC12V

2.额定功率：≤20W

3.防区警戒长度：≤1000米

4.可控防区：******2个

5.通讯模式：CAN总线/RS485总线/TCP网络

6.输出接口：CAN/开关量/UDP

7.人机界面：中文液晶彩色显示屏和操作按键

8.环境温度：-40℃～65℃

9.波形显示：实时防区振动波形显示

10.方波间隔：1-20秒可调

11.方波宽度：1-50档可调

12.实体方波：1-50档可调

13.检测频段：1-30档可调

14.放大倍数：20-70档可调

15.报警方式：振动/摇晃/断线/断电

16.探测器尺寸：480× 300 ×100mm

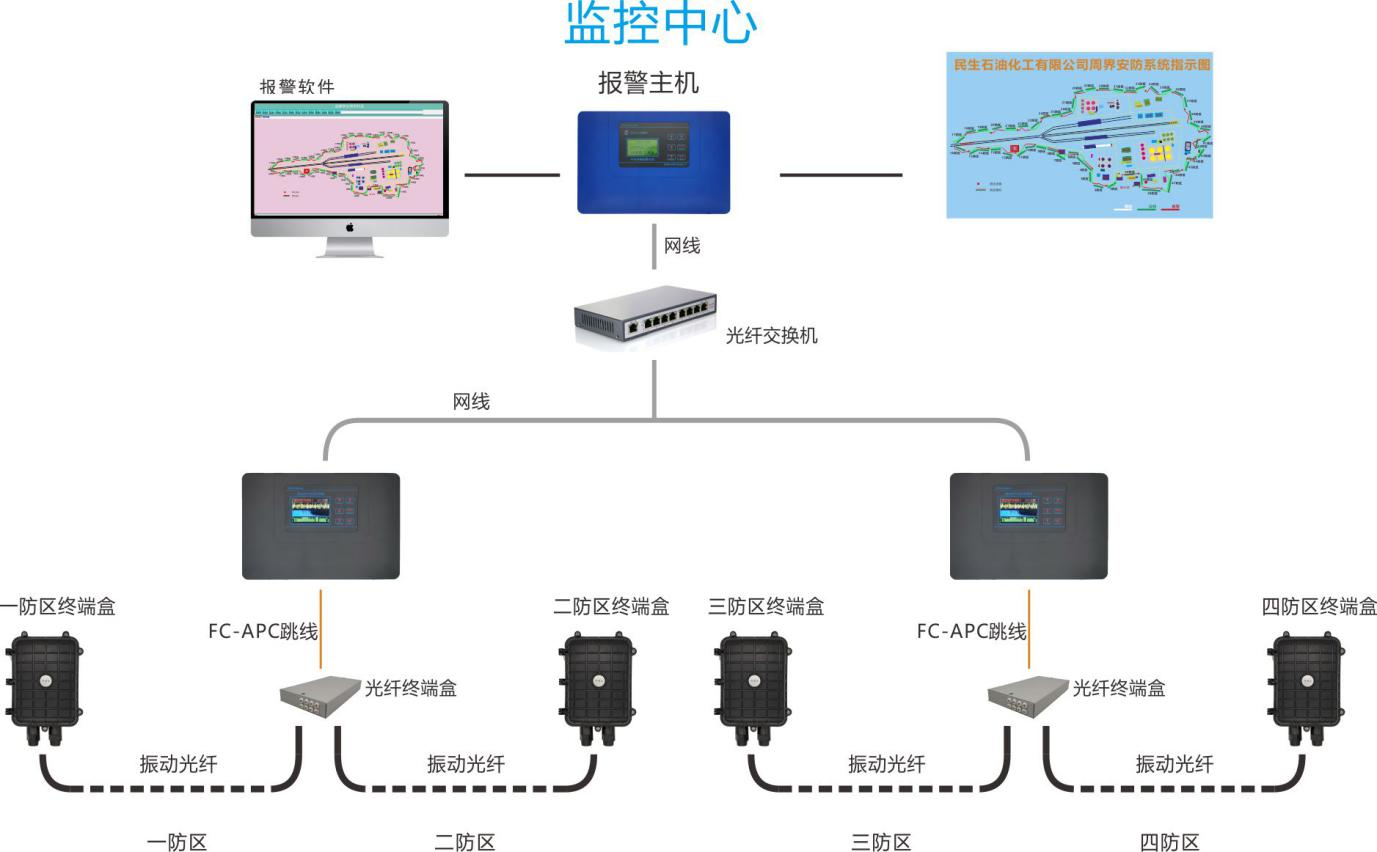

系统拓扑图
